Продолжение про графический планшет

2017-11-16 05:24:00

После танцев с бубном вокруг драйвера для нового планшета я понял, что если мой старый планшет откажется работать, то я останусь вообще без планшета. Ибо эта серия больше не продается, а новые драйвера, которые идут сейчас ко всем планшетам, будут глючить (возможно, имеет смысл поэкспериментировать с чистой системой, но не на чем и лениво). А планшет уже делал вид, что не хочет работать.

Полез посмотреть Авито. И там, о чудо, нашелся точно такой же планшет, как у меня. Созвонился с продавцом, съездил, купил. Состояние идеальное, как будто им не пользовались почти (возможно, так оно и было). Привожу домой, подключаю - планшет работает, ручка не работает. Точнее, работает, но как-то странно - как будто зажата левая кнопка мыши (нажатие левой кнопки имитируется касанием ручкой планшета). Причем с обоих концов. Что за фигня, думаю? Вряд ли продавец имел целью меня ввести в заблуждение, скорее всего все действительно рабочее, но это у меня опять какие-то глюки. Что странно, учитывая то, что устройства полностью идентичны. Моя ручка работает на обоих планшетах, а новая ручка везде глючит.

Почитал интернеты, такая фигня действительно иногда случается, но из-за чего такое происходит и что делать, никто не пишет. Почитал несколько занимательных постов про разборку ручек, решил разобрать посмотреть. Мало ли, где-то контакт отвалился. Хотя там особо отваливаться-то и нечему - я когда-то разбирал свою ручку. Разобрал сейчас обе - платы одинаковые, все одинаковое, разве что перемычки разные. Похоже, они используются для калибровки (я ради интереса позамыкал/поразмыкал их - меняется расстояние от ручки до планшета, когда планшет начинает видеть ручку).

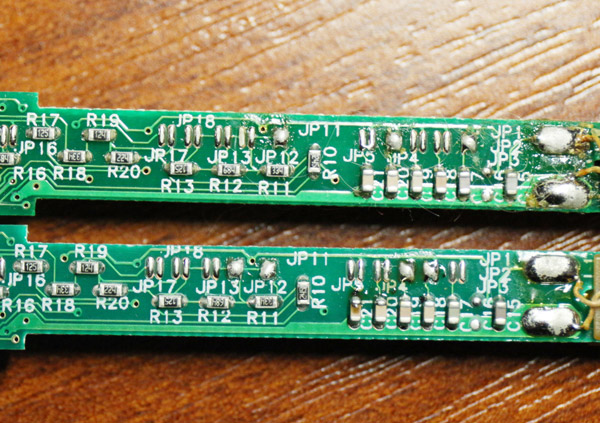

Вот они на фотке:

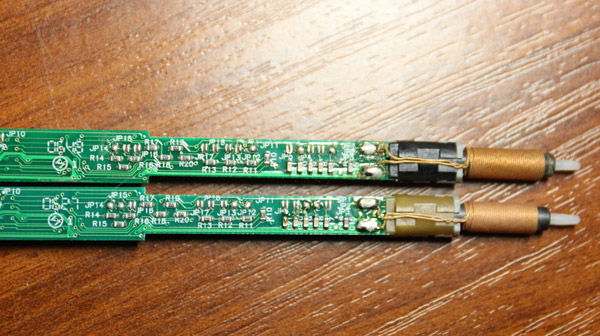

Вот так выглядит плата с чувствительным к нажатию элементом на конце:


С другой стороны "ластик", конструктивно такой же (при желании эти узлы можно поменять местами).

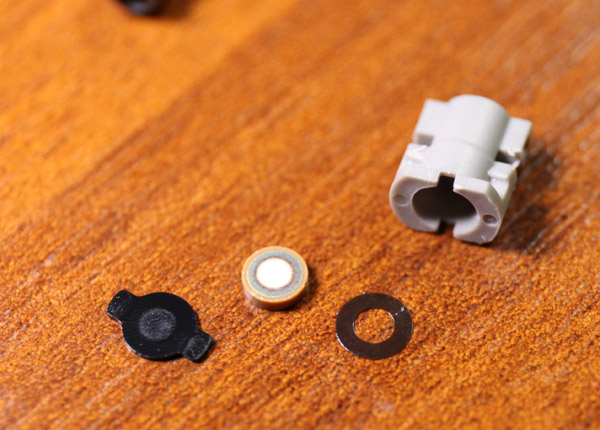

Вроде ничего нет неправильного. Ладно, не работает, значит не работает. Решил разобрать еще узел, отвечающий за нажатие на перо. Вот такие детальки там:


Резинка, похоже, с графитом, как в кнопках. Что за штука, похожая на батарейку, я не понял. В собранном состоянии это бутерброд - штука прижимается к контакту, далее шайба, далее резинка, которая прижимается к другому контакту. Серая пластмассовая штука прижимает все это к контакту на ручке. Полагаю, что в нормальном состоянии резинка не должна контактировать со штукой. А когда перо давит на резинку, в зависимости от давления меняется площадь контакта и, видимо, сопротивление. Непонятно, почему перо без этого элемента продолжало вести себя так, как будто кнопка нажата. Если там в нормальном состоянии контакта нет, то и нажатия же нет? Разобрал я все это, посмотрел, понял, что все вроде на месте, ломаться нечему, собрал обратно... И тут-то оно и начало работать как надо.

В общем, принцип "если не работает - разбери и собери обратно" мне опять помог :)
