Длинный пост про клавиатуры для ноутбуков ThinkPad X220/T420/T520

2019-04-21 01:16:00

Решил собрать воедино всю информацию, которую к данному моменту нарыл по поводу клавиатур для ноутбуков этих серий. Пост скорее всего будет интересен только узкому кругу любителей уже не очень новых финкпадов, поэтому убираю под кат.


Эти ноутбуки уже давно не выпускаются, но тем не менее люди ими пользуются и они до сих пор довольно дорого стоят - на Авито X220 в хорошем состоянии от 15 тысяч и выше. Также на них пока что довольно много запчастей, много можно заказать с Алиэкспресса, так что проблем с ремонтом нет. Там в общем и ломаться-то особо нечему. Отдельно надо сказать про ремонтопригодность - весь процесс замены той или иной детали может быть осуществлен самостоятельно, все подробно описано в соответствующих руководствах (ищите в гугле по словосочетанию hardware maintenance manual + модель ноута).

По сравнению с современными ноутбуками есть некоторый проигрыш по весу и времени работы, но вот если посмотреть по характеристикам, то не так уж сильно они и устарели. Туда можно поставить до 16 гигов памяти, SSD и новый аккумулятор, получается вполне бодрый ноут, причем это выйдет дешевле, чем брать с такими же параметрами новый. В целом эта серия мне кажется наиболее удобной для работы, во многом благодаря клавиатуре, о которой я уже неоднократно писал и которой, собственно, и будет посвящена эта запись.



Леново ставило одинаковую клавиатуру на ноутбуки X220, T400S (не путать с T400), T410, T420, T510, T520, W510, W520 (возможно, и еще на какие-то модели). Также эта клавиатура использовалась во внешней SK-8855, там все одинаковое, за исключением некоторых деталей. Во внешней нет планки, закрывающей кнопки громкости (там эту роль выполняет корпус), нет кнопки включения (не нужна она там), по-другому согнут шлейф, и это все. Сами по себе клавиатуры, шлейф и разъем одинаковые. Планка при этом крепится на защелках, может быть снята с ноутбучной клавиатуры и поставлена на "внешнюю". Точно так кнопка включения снимается и ставится. У внешней клавиатуры свои собственные номера партий, не совпадающие с ноутбучными.

Визуально эта клавиатура отличается от других высоким Esc и высоким Delete. До нее были классические, где эти кнопки не отличались от остальных, а после нее Леново перешло на шестирядные клавиатуры.

Клавиатуры бывают с тремя разными партнамберами, и, соответственно, выпускались тремя разными производителями. По посадочным местам и по разъему они, само собой, полностью одинаковые. На клавиатуре на наклейке сзади указаны Part Number и FRU P/N. Клавиатура выпускалась с кучей языков и двумя вариантами раскладки - ANSI (длинный левый шифт, длинный энтер) и ISO (соответственно, короткий левый шифт, вертикальный энтер).

FRU (Field Replacement Unit) - по этому номеру можно (если до сих пор доступно) заказать запчасть и заменить ее самостоятельно. Никогда не заказывал.
Подробнее о FRU: https://support.lenovo.com/us/en/solutions/ht118572
Поиск номеров: https://support.lenovo.com/partslookup

Полный список номеров FRU для клавиатур можно посмотреть, например, здесь:
https://support.lenovo.com/lk/en/solutions/migr-77194 (с фотографиями)

Для ноутбучной клавиатуры использовались следующие партномера:

Американские PN и FRU:
45N2036 / 45N2071 (Alps) изображение
45N2106 / 45N2141 (Chicony) изображение
45N2176 / 45N2211 (NMB/LiteOn) изображение

Американская международная (отличается наличием значка "евро" на кнопке "5"):
45N2206 / 45N2241 (NMB/LiteOn) изображение
45N2136 / 45N2171 (Chicony) изображение
45N2066 / 45N2101 (Alps) изображение

Британская:
45N2135 / 45N2170 (Chicony) изображение
45N2205 / 45N2240 (NMB/LiteOn) изображение
45N2065 / 45N2100 (Alps) изображение

Клавиатура NMB считается самой правильной, на Alps народ ругается, а Chicony где-то посередине. Вроде бы LiteOn и NMB это фактически одно и то же, во всяком случае под партнамбером NMB сейчас ищутся LiteOn.

Также в продаже, встречается неоригинальные клавиатуры без трекпоинта.

Производителя клавиатуры также косвенно можно определить по цвету резиновых пимпочек под кнопками:
NMB/LiteOn - красные (у LiteOn красные под обычными клавишами, синие под функциональными, у NMB все красные, слегка отличающиеся оттенками). Механизмы могут быть и полностью белые, и черно-белые.
Alps - белые
Chicony - серые (по информации из интернета). На двух клавиатурах, что я смотрел, резинки были практически белые слегка прозрачные, но отличались между собой оттенком.

Также у NMB/LiteOn трекпоинт сзади имеет 4 винта, у остальных по 2.

Российские PN и FRU:

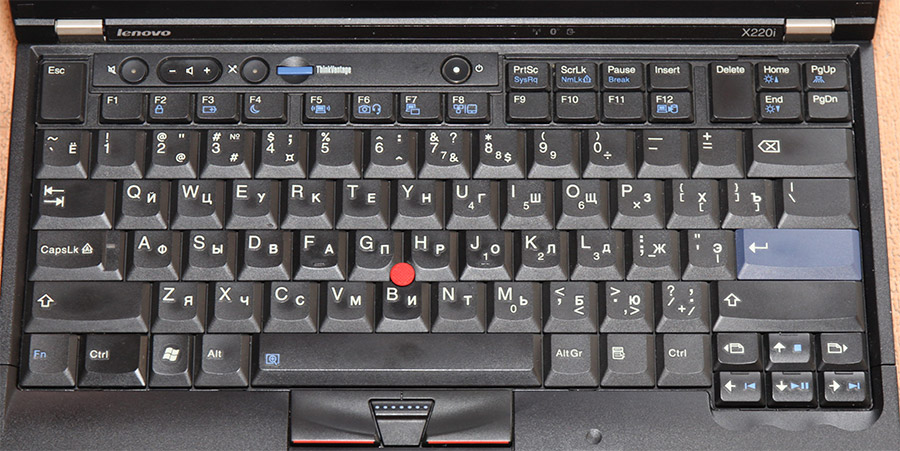

45N2199 / 45N2234 (изображение см. ниже)
45N2129 / 45N2164 (изображение см. ниже)
??? / 45N2094 (не встречал такую и фотку не нашел, но в списке номеров она присутствует)

Встречаются русифицированные клавиатуры с американскими/британскими и другими партнамберами. На алиэкспрессе были замечены русифицированные клавиатуры с японским расположением клавиш (там дополнительные кнопки рядом с пробелом, а сам пробел, соответственно, более короткий).

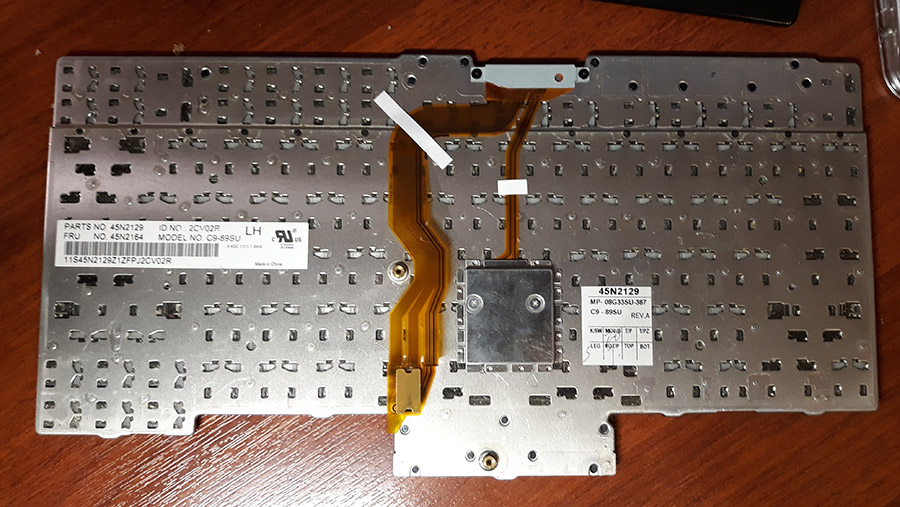

Задняя часть клавиатуры 45N2129 / 45N2164:

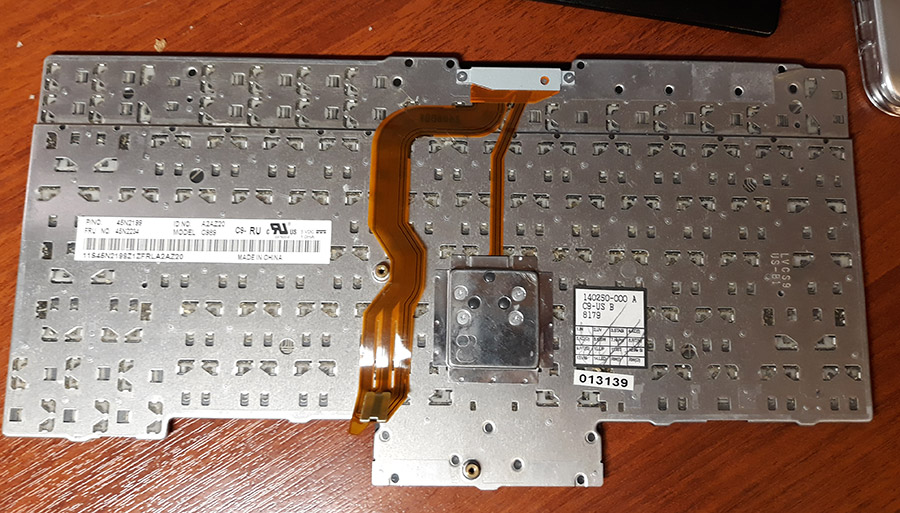

Задняя часть клавиатуры 45N2199 / 45N2234:


Российские клавиатуры производились скорее всего теми же компаниями. Исходя из вышеперечисленного, можно предположить, что 45N2199 / 45N2234 - это NMB/LiteOn, 45N2129 / 45N2164 - это Chicony, а 45N2094 должна быть Alps или другого производителя.

Разница между клавиатурами действительно есть, ощущается тактильно и на слух. Не сказал бы, что разница большая, но большого практического опыта по Chicony у меня нет. Также у меня на 45N2199 за все время сломалась только одна кнопка, хотя снимал я их довольно много (однажды даже снимал все, чтобы почистить клавиатуру полностью). А вот на 45N2129 из четырех снятых кнопок у двух сломались крепления. Не знаю, может так не повезло, может, сам материал более хрупкий.

Помимо номеров, также есть название модели, при этом оно может быть написано совершенно по-разному. Примеры:
С9-89SU (русская), С9-USE, С9-US, C989 и так далее.

Клавиатура на удивление дорогая относительно других леновских клавиатур, в Москве в розницу новая или почти новая стоит 2500-2800 рублей, и то их сейчас особо нет. Б/у в хорошем состоянии в районе 1700-2200 рублей. Но клавиатура достаточно надежная, единственное, что там может сломаться, это трекпоинт (у меня так однажды и произошло). Если неудачно снять кнопку, может поломаться крепление кнопки к механизму или сам механизм, но добрые люди и кнопки отдельно продают со сломанных клавиатур по цене 150-200 рублей. На алиэкспрессе на данный момент клавиатур с русскими буквами нет, американские стоят от 1700 рублей и выше (перед покупкой смотрите на партнамбер, если для вас это имеет значение).
UPD - по состоянию на лето-осень 2019 года на Алиэкспрессе продается русифицированная клавиатура LiteOn c номером 45N2199 / 45N2234 по цене около 2600 рублей без учета скидок (ссылка: https://www.aliexpress.com/item/33022160307.html).

В ноутбуке клавиатура меняется очень просто - отвинчивается один или два винта сзади (в зависимости от модели ноутбука). Винты помечены соответствующим значком. Далее клавиатура сдвигается на 2-3 мм к экрану и вытаскивается. Шлейф из разъема на плате вытаскивается за хвостик вместе с ответной частью разъема. Как я уже писал выше, у леновских ноутбуков процесс сборки/разборки каждого ноутбука подробно описан в соответствующих руководствах.

Как поменять клавиатуру во внешней клавиатуре, я уже писал ранее:
https://veefore.livejournal.com/2019/03/03/

Вот еще один очень подробный пост с большим количеством фотографий:
https://mysku.ru/blog/taobao/70880.html

Также очень просто меняется трекпоинт на самой клавиатуре. Только вот отдельно они новые не продаются, можно попытаться найти б/у или снять с клавиатуры, где сломалось что-то другое.

Для 45N2199 / 45N2234: отвинчиваются 4 винта сзади, трекпоинт снимается вместе с металлическим корпусом. Если мешает колпачок со стороны клавиатуры, его можно снять. Скорее всего он будет мешать только при установке.
Чтобы снять шлейф, надо отвинтить два винта планки крепления шлейфа, также лучше снять планку, закрывающая кнопки громкости (она отщелкивается с внешнего края). Плата трекпоинта, похоже, приклеена к металлическому корпусу. Проще всего менять прямо с ним. Я не отделял корпус от платы.

Для 45N2129 / 45N2164:
- надо снять кнопки G и H, под ними будут два винта (см. фотку ниже). Обратите внимание, крепления кнопок перевернуты относительно других. Здесь сначала лучше отцеплять защелки снизу. Отвинчиваем их, трекпоинт отсоединяется вместе с корпусом. Винты сзади - это крепление корпуса к плате, можно тоже отвинтить. Плата трекпоинта приклеена к клавиатуре липкой лентой, отклеивается довольно легко. Шлейф я не снимал, скорее всего он крепится точно так же, как на предыдущей клавиатуре.

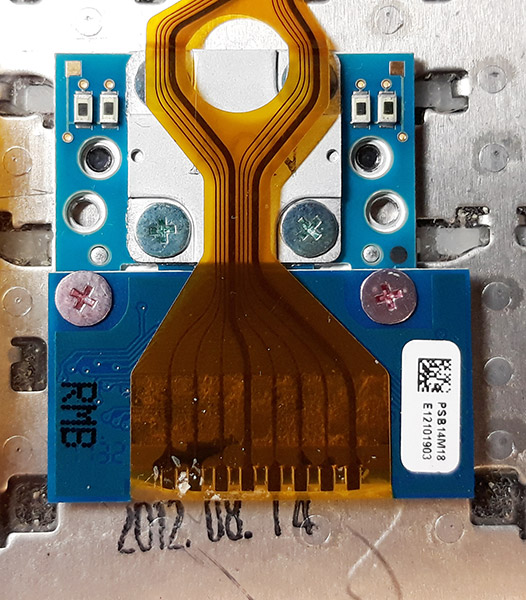

Зандяя часть трекпоинта клавиатуры 45N2129 / 45N2164 (псле снятия металлического корпуса):

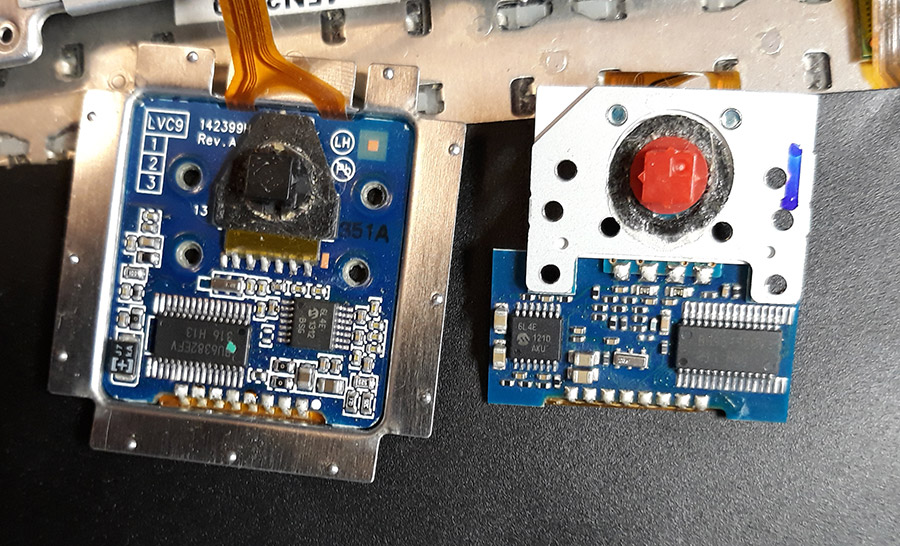

Передние части трекпоинтов 45N2199 / 45N2234 (слева) и 45N2129 / 45N2164 (справа):


Крепление платы трекпоинта полностью совпадает у 45N2199 и внешней LiteOn (4 винта). Кнопки также совпадают. Похоже, это все-таки один и тот же производитель.

Между 45N2199 и 45N2129 кнопки не совпадают. Платы трекпоинта и способ крепления, как видно, тоже разный. Клавиатуры третьего производителя я никогда не видел, про взаимозаменяемость ничего сказать не могу.

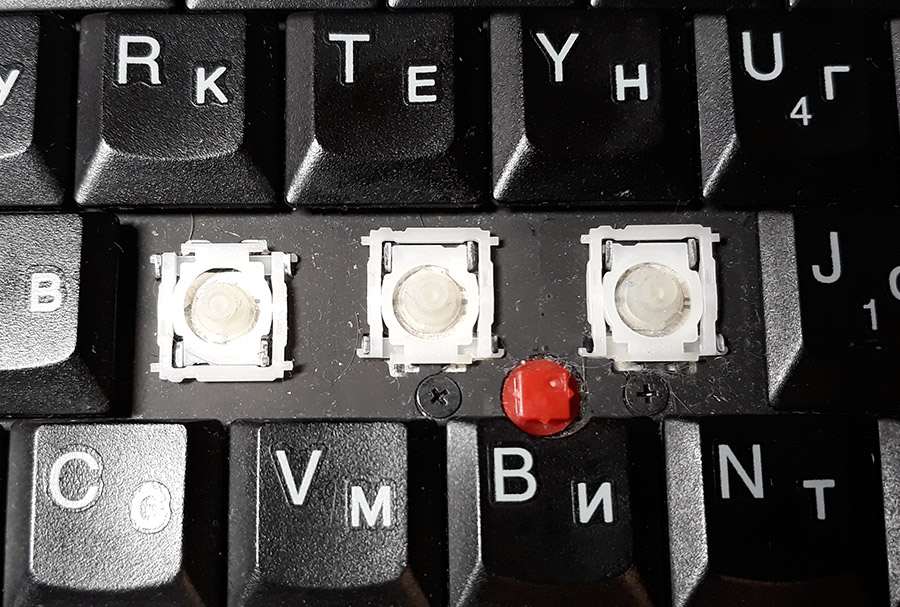

Механизм кнопок 45N2129 / 45N2164:

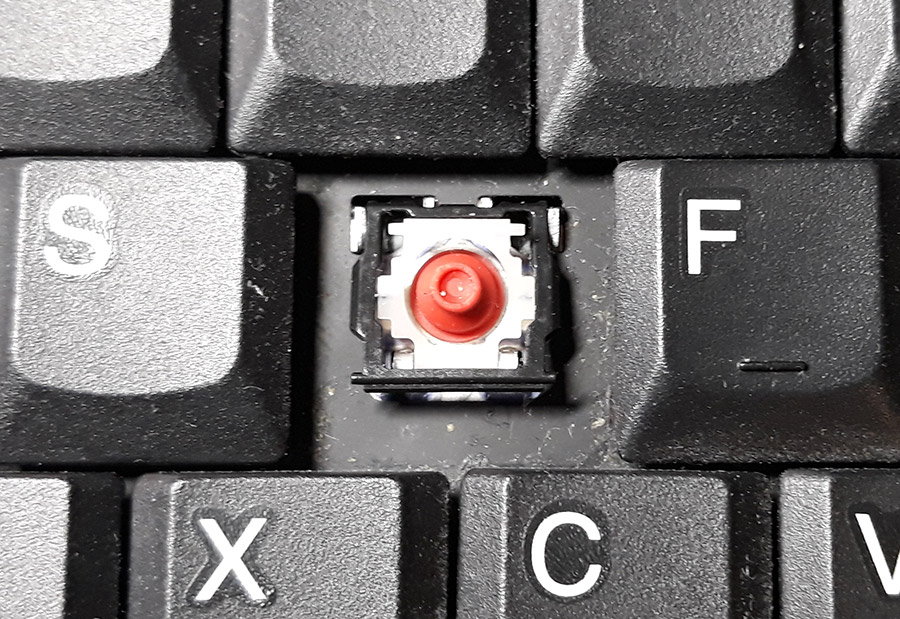

Механизм кнопок 45N2199 / 45N2234:

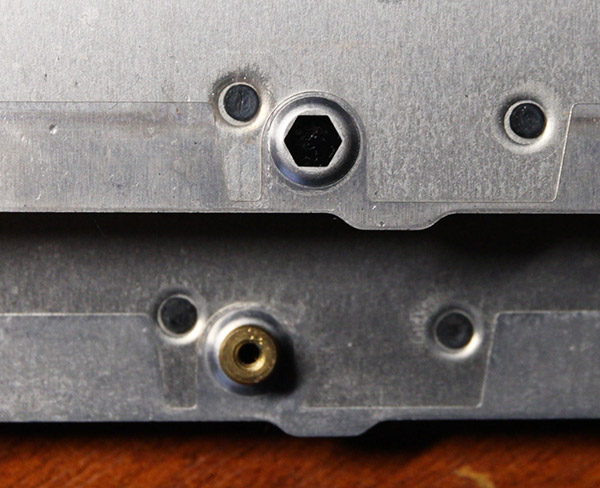

На клавиатуре, вытащенной из внешней SK-8855 ревизии R00 было обнаружено отсутствие нижнего крепления под винт:
.
В ревизиях R01 и R02 оно присутствует. Кроме того, эта клавиатура была NMB, тогда как в более поздних уже ставились LiteOn.

На этом пока все. Пост, надеюсь, будет дополняться.
Буду рад, если поделитесь информацией. Пишите на andre@veefore.ru или в комментариях.

Заинтересован в покупке рабочих или сломанных клавиатур с партнамберами 45N2176 / 45N2211, 45N2206 / 45N2241, 45N2199 / 45N2234 того же производителя (где трекпоинт крепится четырьмя винтами :), также мне можно предлагать с другими языками, но обязательно с длинным шифтом/длинным энтером. Пишите на почту.
