Ужасы нашего городка

2021-07-30 02:27:00

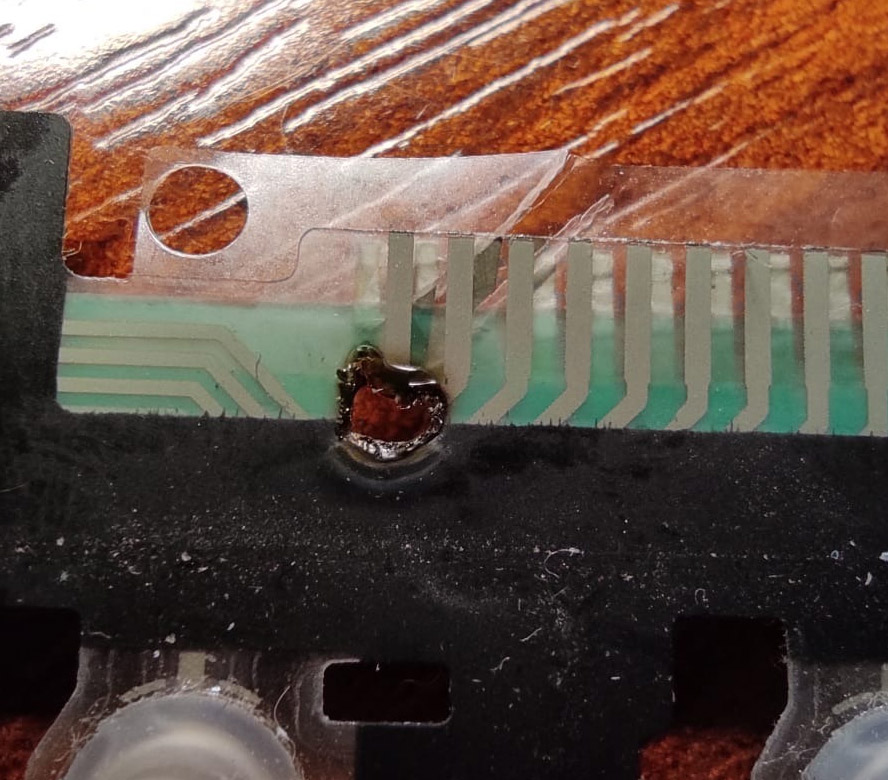

Купил на запчасти пачку разных клавиатур, в том числе для T420. Одна была с комментарием "глючит трекпоинт". Трекпоинт там в виде отдельной платки, меняется вместе со шлейфом. Поменял - все равно глючит (курсор ведет себя так, как будто постоянно нажата средняя кнопка). Подумал, что скорее всего клавиатура залита и там дорожки перемыкаются или разрушены. Разобрал ради интереса. И вот что там было:

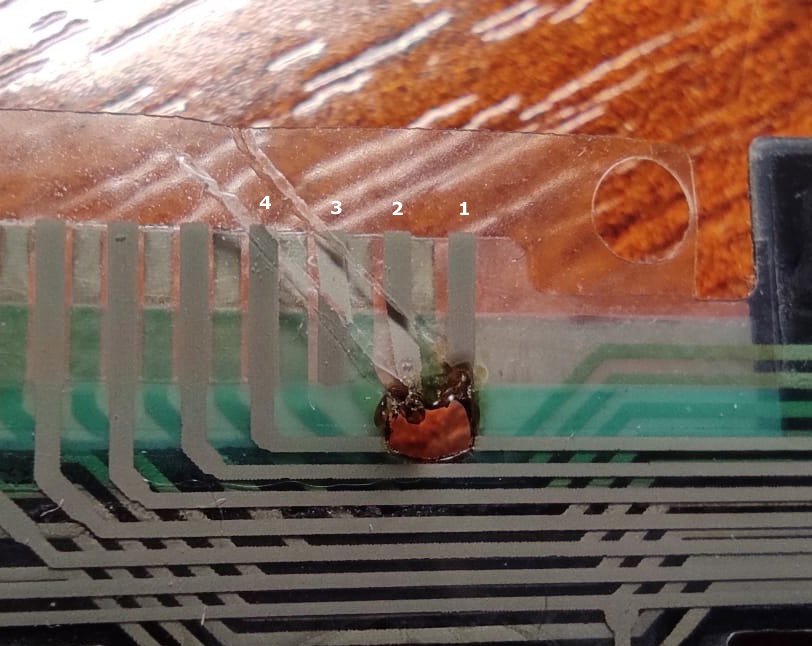

Как такое возможно? Да все просто. Ее, скорее всего, пытались установить в T430 или другую модель этой серии. На клавиатуре для 420-го первые 4 контакта замкнуты между собой (это общий контакт кнопок трекпоинта). Иногда, как на этой, встречаются замкнутые контакты 1, 2 и 4. А на клавиатурах для 30-й серии контакты 2, 3 и 4 отключены, т.к. шлейф там точно такой же, а контакт на разъеме задействовали, похоже, под подсветку. И один из контактов там под напряжением. В результате при установке такой клавиатуры происходит короткое замыкание.
